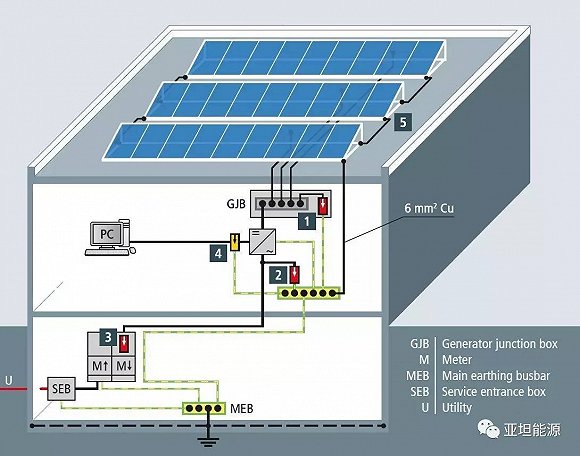

屋面安裝光伏系統：建筑物無外部防雷系統

如果光伏系統安裝在一個新的或現有建筑物上，這個問題出現時，需要對整個建筑施加防雷保護措施。

如果建筑物沒有安裝外部防雷系統，根據標準DIN EN 62305-2中風險分析也不要求安裝外部防雷系統的，可以根據德國標準DIN EN 62305-3的補充文件第5條，在交流側及直流側安裝2級電涌保護器保護光伏系統免受感應過電壓及傳導干擾的損壞。

電涌保護器的數量是由被保護設備之間的距離決定的。如果距離超過10米，需要安裝額外的電涌保護器。

防雷措施

我們在家庭安裝光伏系統通常如圖所示，需要在1,2，3處設置防雷措施。

目前，所有主流的光伏逆變器在直流側均集成了防雷裝置，因此，在1處不需要新增額外防雷設備，在中國的戶用光伏系統，按照國家電網的要求，2、3實際為一點。因此，我們在逆變器輸出的電氣系統中設置了二級防雷，這樣就可以確保系統的安全和家庭電氣系統的安全了。
