1.VPN簡介

VPN一般指虛擬專用網絡，具體功能就是在公用網絡上建立專用網絡，進行加密通信。VPN網關對數據包的加密和數據包目標地址的轉換實現遠程訪問。VPN的隧道協議主要有三種：PPTP、L2TP和IPSec，其中PPTP和L2TP協議工作在OSI模型的第2層，又稱為二層隧道協議；IPSec是第三層隧道協議。下面介紹廈門四信工業路由器的VPN搭建。

2.PPTP

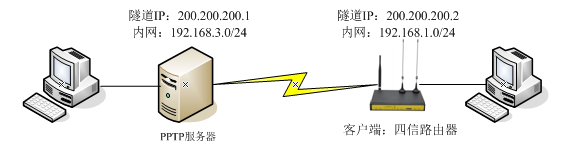

2.1網絡拓撲

2.2服務端配置

進入路由頁面打開vpn選項：啟用PPTP服務器功能

注意：1.服務器隧道IP不能和客戶端隧道IP相沖突，最好給服務端指定一個獨立的IP

2.填寫客戶端IP時可以將客戶端ip的范圍填寫進去L例如：200.200.200.2.--100

3.填寫本地用戶管理時用戶名和密碼之間用*號隔開，用戶名和*及密碼之間要用空

格，填寫多個用戶名時，每個用戶名為一行。

2.3客戶端配置

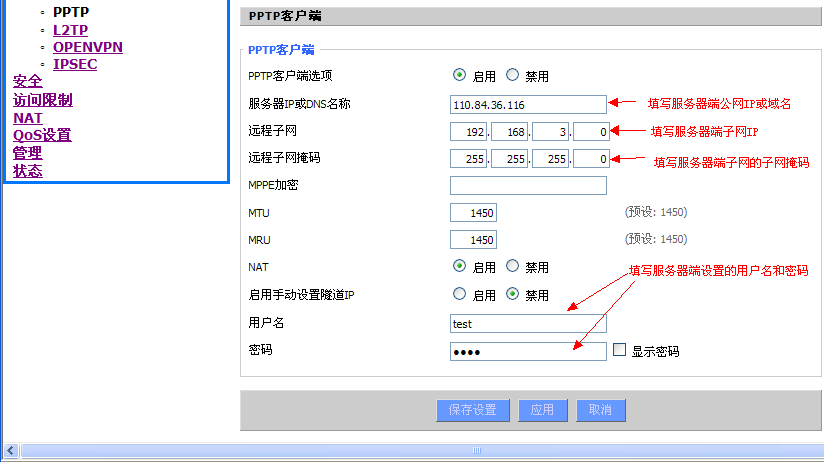

進入路由配置界面，啟用PPTP客戶端

服務器IP或域名要填寫服務器端公網的IP或綁定在路由上的域名

遠程子網IP和子網掩碼填寫服務器端子網的IP和子網掩碼

填入在服務器端設置的用戶名和密碼

2.4狀態查詢

服務端建起來之后，客戶端連接上VPN通道后會在狀態下的LAN口界面下顯示PPTP客戶端連接的信息，如圖

PPTP服務端串口會輸出如下日志：Invalid nvram magic 5471 48534C46
