概述

基于Rt-PI實時數據庫平臺的SCADA/EMS系統是集國際先進的實時數據庫平臺系統Rt-PI、CIM（CommonInformationModel）模型和ISM（IntegratedSystemModel）模型為一體的具有完全開放結構的一體化系統。基于Rt-PI數據庫平臺的SCADA/EMS系統具有許多鮮明的技術特色和應用優勢。

產品特點

高可靠性：基于Rt-PI數據庫平臺的SCADA/EMS系統具備高可靠性，實踐證明，其可靠性不低于99.99%，可用性系數不低于99.99%。

高移植性，跨平臺技術：支持各種硬件和操作系統平臺，而無需改變操作系統內核。

實時性和高縮放性：該系統采用Rt-PI大容量高速實時數據庫平臺系統，與其它SCADA/EMS系統截然不同，真正實現了SCADA/EMS數據的實時性和高縮放性。

中間件技術：該系統廣泛使用中間件技術，使軟件易于擴展和維護。方便快捷、統一完善的人機界面等。

高開放性：該系統支持用戶的二次開發、第三方軟件，對用戶完全開放。

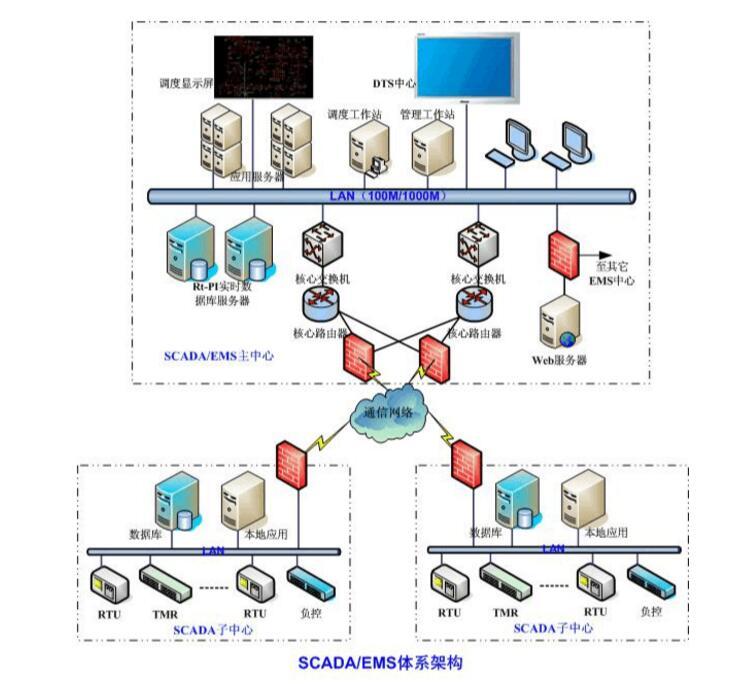

SCADA/EMS體系架構

產品功能

支撐軟件功能

◆Rt-PI實時數據庫平臺系統

◆畫面編輯管理系統

◆報表管理系統

◆分布式環境支撐軟件

◆應用程序接口

◆事件管理

SCADA軟件功能

多數據源

◆RTU數據

◆人工設定的數據

◆標準時鐘數據及頻率值

◆下級調度中心轉發的數據

◆上級調度中心轉發的外部電網的數據數據類型

◆模擬量：包括頻率、電壓、電流、有功功率、無功功率、溫度等

◆狀態量:包括開關、刀閘、事故總信號、保護信號、SCADA系統設備運行狀態等

◆脈沖電度量

◆事故順序記錄

數據處理

◆模擬量合理性檢查，包括越限檢查、數據過濾、旁路代用

◆狀態量變位檢查、性質判別、數據過濾、事件記錄

◆脈沖量按單個測點和全網總加、統計

◆強大的統計和計算功能

◆對多源數據的有效性校驗、自動替換、自動恢復

◆提供基本計算函數、用戶定義函數

◆數據標識和人工置數歷史應用

◆系統提供對歷史數據的保存、處理及統計分析。

◆系統提供諸如SQL、ODBC等標準訪問方式，供用戶的應用軟件訪問歷史數據庫。

事件/報警處理

◆可按緊急程度和內容分級與分類

◆支持多種報警方式

◆事件順序記錄(SOE)控制功能

◆SBO（SelectBeforeOperation）

◆增量控制

◆設點控制其它功能

◆時鐘同步

◆事故追憶(PDR)

◆快照處理

◆拓撲著色

◆模擬屏接口

◆故障時自動撥號呼叫功能

◆雙機切換

◆大屏幕投影系統接入

◆實用化的考核模塊

PAS軟件功能

◆網絡拓撲建模、分析

◆調度員潮流

◆EMS的實時序列

◆穩態安全分析

◆狀態估計

◆母線負荷預測

◆最優潮流

DTS軟件功能

◆通過調度員培訓模擬系統（DTS），可以給調度員模擬出電力系統的各種運行狀態，以及各種運行狀態應該采取的措施。

◆強調與電力系統實際調度環境的一致性和取得SCADA數據的方便性。

◆同時，要能夠完成對調度員進行能量管理系統(EMS)的使用培訓，使調度員在與實際控制中心完全相同的調度環境中進行正常操作、事故處理及系統恢復的培訓，掌握EMS的各項功能，熟悉各種操作。

WEB系統功能

◆采用了第三代聯網結構WebBrowser/WebServer的技術，并增加了最新模式的數據庫及網絡開發技術，能夠支持用戶添加應用功能，以及與現有的網上資訊連接。

◆Web服務器系統支持安全隔離，建立了數據由SCAD/EUS系統或電能計量計費系統轉送到WebServer機制。

◆Web服務器系統提供數據庫安全性管理，對具有進行數據庫訪問能力的WEB應用建立了附加安全性要求。

◆Web服務器系統對用戶進行身份驗證，用戶的身份級別將直接影響其對Web頁面和數據庫的操作權限。
