近日，中國科學(xué)院低碳轉(zhuǎn)化科學(xué)與工程重點實驗室暨中科院上海高等研究院-上?？萍即髮W(xué)低碳能源聯(lián)合實驗室在自組裝制備氧化石墨烯框架復(fù)合膜用于氣體小分子篩分研究中取得進展。

單層氧化石墨烯（GO）堆垛形成的二維層間納米通道可用于尺寸篩分。由于具有材料易得、制備簡單和性能優(yōu)越等特點，GO基膜已迅速成為當今膜科學(xué)與技術(shù)前沿的一項重要和熱門課題，分離對象涵蓋氣體、液體和脫鹽等領(lǐng)域。隨著研究深入，GO基膜凸顯兩個主要問題，一是如何精確調(diào)控二維通道大小以適應(yīng)不同對象（特別是小分子）的分離需求；二是如何有效增強層間作用力和強度，提升膜的可用性。

GO基膜與分子篩膜等具有內(nèi)部強相互作用不同，其體相主要為pi-pi鍵和氫鍵等弱作用力，膜機械強度低，且客體分子在分離時可以輕易擴大層間距，從而影響分離性能和穩(wěn)定性。增強碳層間的作用力最直接有效的辦法是以GO含氧基團為“錨點”，通過交聯(lián)分子對GO碳層進行共價橋連，從而形成層間距均一的氧化石墨烯框架（GOFs）。為同時達到控制層間距滿足小分子篩分的目的，交聯(lián)分子需擁有多活性基團，且尺寸越小越有利于層間距控制。

在該研究中，研究員孫予罕、曾高峰團隊選擇了具有雙NH2-和C=S-多活性終端，分子骨架僅有3原子，且具有弱還原性的硫脲（TU）作為交聯(lián)分子。為獲得均質(zhì)連續(xù)的GOF復(fù)合膜，該團隊首先通過載體表面嫁接的活性基團與GO反應(yīng)，在載體上固定單層GO；再由TU、GO經(jīng)脫水縮合和親核加成反應(yīng)，在載體上實現(xiàn)周期性組裝形成均質(zhì)TU-GOF復(fù)合膜，首次實現(xiàn)層層自組裝。通過條件控制，TU-GOF膜的層間距可精確調(diào)控，膜厚可控制在數(shù)十納米。表征結(jié)果證實，TU對碳層的固定作用極大抑制了膜在分離介質(zhì)中的溶脹變形，顯著增強了膜的機械穩(wěn)定性。分離結(jié)果表明，TU-GOF膜對H2具有高選擇性，如H2/CO2、H2/N2和H2/CH4理想選擇性達~200，H2滲透速率為10-7mol/m2/s/Pa。這是GO基膜首次基于二維層間篩分實現(xiàn)H2高效分離，且性能遠高于聚合物膜的Robeson上限，也優(yōu)于大部分無機膜。

相關(guān)研究成果發(fā)表在《先進材料》上。該研究得到了國家自然科學(xué)基金委、中科院青年創(chuàng)新促進會和國家重點研發(fā)計劃納米專項等的資助。

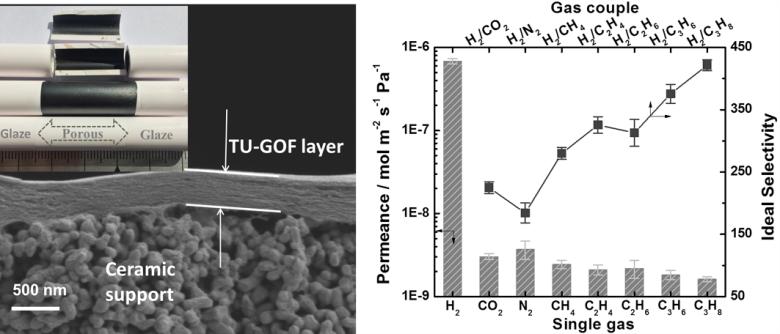

TU-GOF復(fù)合膜實物、截面形貌和氣體滲透性能
