配電變壓器短路阻抗為6%,補償容量為變壓器額定容量的50%(或30%),若忽略高壓線路的短路阻抗,則諧振頻率f0約為288Hz(或372Hz)。計入高壓線路短路阻抗后f0還會略低一些。因此,如果負載電流中含有5次、7次等諧波分量,則會被顯著放大。

(2)串聯電抗器的作用

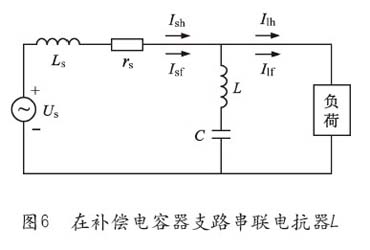

解決補償電容器引起諧波放大問題的有效方法是在電容器支路中串聯適當電抗器，如圖6所示。

串聯電抗器L后,系統并聯諧振頻率f0向低頻方向移動,由式(2)確定。同時L與C構成一串聯諧振支路,諧振頻率f1由式(3)確定。

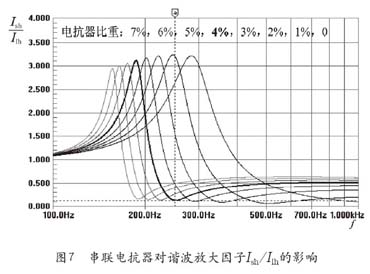

定義電抗率為串聯電抗器的基波感抗與電容器基波容抗的比,令電抗率由0逐次增大1%,可得到一組諧波放大因子Ish/Ilh隨諧波頻率的變化曲線,如圖7所示。

隨著電抗率的增加,并聯諧振頻率f0向低頻方向移動。當頻率高于串聯諧振頻率f1時,Ish/Ilh總是小于1的,即頻率高于f1的諧波不會被放大。因此只要針對系統中的最低次諧波頻率,選擇適當?shù)碾娍孤?使諧振頻率f0和f1低于主要諧波頻率,即可避免諧波放大問題。

在f1附近,Ish/Ilh取得極小值，說明該頻率附近的諧波得到較大抑制，這是由于L與C串聯諧振,對諧振頻率的諧波呈現極小阻抗，將諧波分流的結果。

(3)串聯電抗器的分類

在實際應用中，串聯電抗器可分為三類:

第一類稱作抗涌流電抗器，主要用途是限制電容器投入系統時的涌流，其電抗率一般小于1%。這類電抗器對抑制諧波放大一般沒有正面作用。

第二類稱作失諧電抗器或消諧電抗器，主要用于抑制無功補償電容器引起的諧波放大。當用于抑制5次以上諧波放大時，電抗率通常取6%或7%;抑制3
