˙ 分布式布線系統Structured Cabling System

˙ 開放式布線系統Horizontal Cabling for Open Offices

˙ 集中式布線系統Centralized Cabling System

并有相應的國際標準定義，網絡系統作為信息高速公路中的關鍵環節，在FTTD的需求推動下，給全光纖集中式布線系統賦予了新的使命，縱觀國內綜合布線工程的應用，基本上采用傳統的分布式布線系統居多，存在著選型的產品技術落后，大批生產廠家簡單仿制，各種品牌魚龍混雜，再加上工程的投標環節低價競爭，策略中標，以次充好等原因，造成一些工程項目的質量下降，尤其是六類以上或全屏蔽的網絡系統，投入了很大資金，但真正達標的工程不多見，從而造成很大的浪費。這種情況與我國飛速發展的經濟建設形勢是不相適應的。因此，本文從技術層面就全光纖集中式布線系統向大家做一個技術解析，希望我們對這一技術有一個正確的認識和應用，從而提升智能化建設工程的技術含量和質量。

一、 全光纖集中式布線系統與傳統布線的區別

如同計算機聯網的發展一樣，布線系統的結構是依據一定的國際標準發展變化的。在布線標準被普遍接受以前，根據終端用戶的需要，布線是隨意的。在布線標準被接受以后，布線也就“結構化了”。隨著結構化布線系統的出現，許多大樓布線采用了多用電信插座來滿足用戶安裝計算機或外圍設備的需要。經常被采用的三種布線系統的標準是：

˙ ISO/IEC 11801，信息技術——用戶房屋的普通布線

˙ ANSI/TIA/EIA-568，商業建筑電信布線標準

˙ EN 50173，信息技術——普通布線

這些標準定義了布線系統的結構由三個布線子系統組成：建筑群主干網，建筑物主干網和水平布線，相對應的有工作區和管理區設置，這種結構被稱作為分布式布線系統，在分布式系統中，每根水平銅纜必須支持一個長度為90m的基本傳輸鏈路和一個長度為100m(328ft)的傳輸信道。ANSI/TIA/EIA568建議在每個工作區插座點至少安裝兩種媒體接口，一個是用于傳送語音(3類或5類線)的UTP接口;另二個用于傳輸數據的UTP接口。同時，每根纜為二個接點的端到端基本鏈路。1995年10月頒布了TIA/EIA TSB-75中說明了將合并接點(CP)和多用戶電信接口(MUTOAs)集成合并在一起的開放式布線結構，以及在TIA/EIA TSB-72中說明的集中式布線結構。盡管這些結構在公告中有詳細的說明，但標準組的意圖在于減少在一個信道內的結點數目，從而提高系統的可靠性。根據集中式布線系統的定義，集中式主干布線系統從定位于系統中心的建筑群配線架或建筑物配線架直接延伸到工作區插座。這一結構可以包括建筑群和建筑物主干纜(由室內/室外纜組成)、水平纜、端接、建筑群配線架和建筑物配線架的交叉連接以及在工作區插座的端接。集中式布線允許設計者在使用普通多模光纜時，信道距離為275m(900ft)，如果采用OM4光纜，最大距離可達500m以上。這個運行距離是對整個信道而言的，它包括從設備端口到工作區的設備和工作站端口的整個線路全長(含接插光跳線)。實現真正意義上的集中式布線系統，見下圖一：

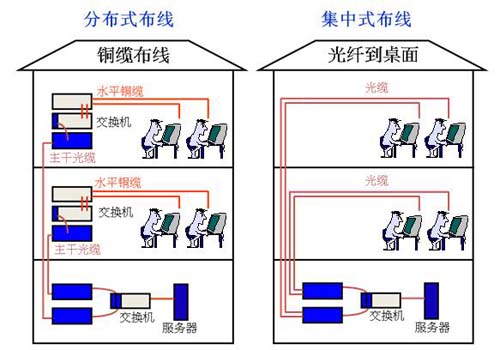

圖一 分布式布線與集中式布線示意圖

美國托立集團是評估前沿技術、提供真實信息方面的權威的第三方咨詢機構。托立集團曾經就分布式銅纜布線和集中式光纖到桌面布線發表過一份白皮書。這份白皮書針對局域網使用全光纖的集中式布線系統和使用銅纜的分布式布線系統，使用兩種模型進行比較，并給出了如下的結論：對于一個面積為60,000平方英尺的建筑，使用光纖到桌面集中式布線可以比使用銅纜分布式布線節省40,000.00美元的投資;對于一個面積為240,000平方英尺的建筑，使用光纖到桌面集中式布線可以比
