電纜的敷設從組串出線端到組串逆變器端一般采用穿PVC管的形式，根據電纜進管的數量來確定需要的PVC管直徑，走線時電纜需要留有一定的余量，盡量不要讓電纜暴露在外，同時需要用防火泥將管口密封堵死，電纜從屋頂走到逆變器處盡量順著墻面，彎曲半徑不宜過大，采用肉眼看不到的方式敷設，做到整齊美觀。

陣列的防雷接地可以使用熱鍍鋅扁鋼和屋面的避雷帶通過焊接進行連接，焊接處需要做好防腐防銹處理，如果沒有避雷帶，一般采用垂直接地極，即用一根2.5米的圓鋼垂直打入土壤中，使用接地?fù)u表測試接地電阻是否達到小于等于4歐姆的要求，如果不能滿足，還需要再增加一根直到滿足要求為止。

項目施工完成后需要等供電局并網接入，其中電表的接線方法根據不同地區也有兩種方法，第一種接法如圖11，因?yàn)楹芏嗉彝ビ脩?hù)不會看逆變器，所以需要在交流配電箱輸出端裝一塊計量光伏發電電量的電表。原用戶電表改成雙向電表，光伏側電表的出線端接到該雙向電表的出線端，用于顯示用戶自己用電和賣到電網的電量，多余的電反轉計量。

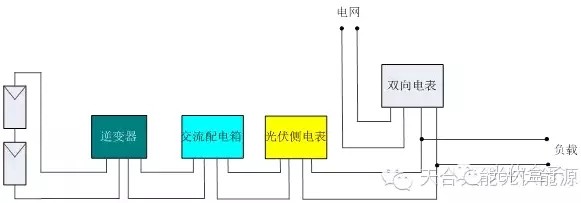

圖11 電表接法1

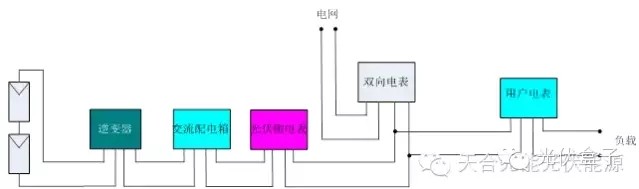

圖12 電表接法2

3、小結

本文初步介紹了SketshUp在家庭分布式屋頂設計的應用，并探討了家庭分布式屋頂?shù)闹Ъ芘c屋面的固定安裝方法和瓦面支架安裝施工過程等內容，和中大型分布式比較，家庭分布式的設計和施工比較靈活，施工重點在與支架的安裝，而且支架設計方案也有很多種，需要我們對目前市面上的支架都要非常了解，根據現場的情況選擇最優的設計，本文內容寫的較為簡單，后續我們?cè)僭敿?xì)展開為大家介紹。
