一、電纜的定義及分類

廣義的電線電纜亦簡稱為電纜。狹義的電纜是指絕緣電纜?？啥x為：由下列部分組成的集合體，一根或多根絕緣線芯，以及它們各自可能具有的包覆層，總保護層及外護層。電纜亦可有附加的沒有絕緣的導體。

　我國的電線電纜產品按其用途分成下列五大類：

1.裸電線　2.繞組線　3.電力電纜　4.通信電纜和通信光纜　5.電氣裝備用電線電纜

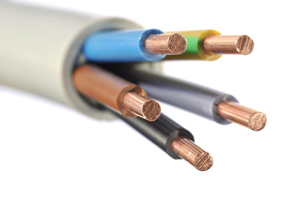

電線電纜的基本結構：

1.導體 傳導電流的物體,電線電纜的規格都以導體的截面表示

2.絕緣 外層絕緣材料按其耐受電壓程度

二、工作電流及計算　

電(線)纜工作電流計算公式：

單相

I=P÷(U×cosΦ)

P-功率(W);U-電壓(220V);cosΦ-功率因素(0.8);I-相線電流(A)

三相

I=P÷(U×1.732×cosΦ)

P-功率(W);U-電壓(380V);cosΦ-功率因素(0.8);I-相線電流(A)

一般銅導線的安全截流量為5-8A/平方毫米，鋁導線的安全截流量為3-5A/平方毫米。

在單相220V線路中，每1KW功率的電流在4-5A左右，在三相負載平衡的三相電路中，每1KW功率的電流在2A左右。

也就是說在單相電路中，每1平方毫米的銅導線可以承受1KW功率荷載；三相平衡電路可以承受2-2.5KW的功率。

但是電纜的工作電流越大，每平方毫米能承受的安全電流就越小。

　三、電纜允許的安全工作電流口訣：

十下五（十以下乘以五）

百上二 （百以上乘以二）

二五三五四三界（二五乘以四,三五乘以三）

七零九五兩倍半（七零和九五線都乘以二點五）

穿管溫度八九折（隨著溫度的變化而變化,在算好的安全電流數上乘以零點八或零點九）

銅線升級算（在同截面鋁芯線的基礎上升一級,如二點五銅芯線就是在二點五鋁芯線上升一級,則按四平方毫米鋁芯線算）

裸線加一半（在原已算好的安全電流數基礎上再加一半）

四、常用電(線)纜類型

線纜規格型號含義：

電線型號中：字母B表示布電線，字母V表示塑料中的聚氯乙烯，字母R表示軟線（導體為很多細絲絞在一起）。還有銅芯符號、硬線（常見的單芯導體）符號省略沒有表示。

常用線纜類型：

BV-表示單銅芯聚氯乙烯普通絕緣電線，無護套線。適用于交流電壓450/750V及以下動力裝置、日用電器、儀表及電信設備用的電線電纜。

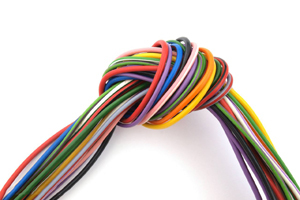

BVR-表示聚氯乙烯絕緣，銅芯（軟）布電線，常常簡稱軟線。由于電線比較柔軟，常常用于電力拖動中和電機的連接以及電線常有輕微移動的場合。

BVV-表示銅芯聚氯乙烯絕緣聚氯乙烯圓型護套電纜，銅芯（硬）布電線。常常簡稱護套線，單芯的是圓的，雙芯的就是扁的，常常用于明裝電線。

BVVB-表示銅芯聚氯乙烯絕緣聚氯乙烯平型護套電纜。適用于要求機械防護較高、潮濕等場合可明敷或暗敷。

SYV-實心聚乙烯絕緣射頻同軸電纜。適用于閉路監控及有線電視工程。

RG-表示物理發泡聚乙烯絕緣電纜，常用于同軸光纖混合網（HFC）中傳輸數據模擬信號，以及視頻傳輸，通信系統及信號控制系統。

SYWV-物理發泡聚乙絕緣有線電視系統電纜，視頻（射頻）同軸電纜（SYV、SYWV、SYFV）適用于閉路監控及有線電視工程。

結構：（同軸電纜）單根無氧圓銅線 物理 發泡聚乙烯（絕緣） （錫絲 鋁） 聚氯乙烯（聚乙烯）

RVV-表示銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜。適用于樓宇對講、防盜報警、消防、自動抄表等工程。

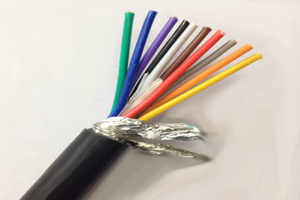

RVVP-表示軟銅芯絞合圓型聚氯乙烯絕緣絕緣聚氯乙烯護套軟電線。適用于樓宇對講、防盜報警、消防、自動抄表等工程。

BVVP-表示硬銅芯扁平 型PVC絕緣PVC護套，銅網屏蔽電線。

RVS-表示銅芯聚氯乙烯絞型連接電線。常用于家用電器、小型電動工具、儀器儀表、控制系統、廣播音響、消防、照明及控制用線。

VV(VLV)-表示銅(鋁)芯聚氯乙烯絕緣聚氯乙烯護套電力線纜，適用于敷設在室內、隧道、及溝管中，不能承受機械外力的作用，可直接埋地敷設。

　五、線纜型號定義

例如：BV4單銅芯聚氯乙烯絕緣電線，銅芯截面面積4平方毫米。

SYV 75-5-1(A、B、C）

S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編

75：75歐姆 5：線徑為5MM 1：代表單芯

SYWV 75-5-1

S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套

75：75歐姆 5：線纜外徑為5MM 1：代表單芯

RVVP2*32/0.2 RVV2*1.0 BVR

R: 軟線 VV:雙層護套線 P屏蔽

2：2芯多股線 32：每芯有32根銅絲 0.2：每根銅絲直徑為0.2MM

ZR-RVS2*24/0.12

ZR: 阻燃 R: 軟線 S:雙絞線

2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12MM

ZR-BVV 3x6.0

表示3根截面6平方毫米的銅芯聚氯乙烯絕緣聚氯乙烯圓型護套電纜。

NH-VV 3x70+2X35

表示3根截面積70mm2銅芯+2根35mm2銅芯的耐火聚氯乙烯絕緣聚氯乙烯護套電力線纜。
